Болты с шестигранной головкой ГОСТ 7798-70

Болты с шестигранной головкой ГОСТ 7798-70

Настоящий стандарт распространяется на болты с шестигранной го­ловкой класса точности В с диаметром резьбы от 6 до 48 мм. Стандарт полностью соответствует СТ СЭВ 4728-84.

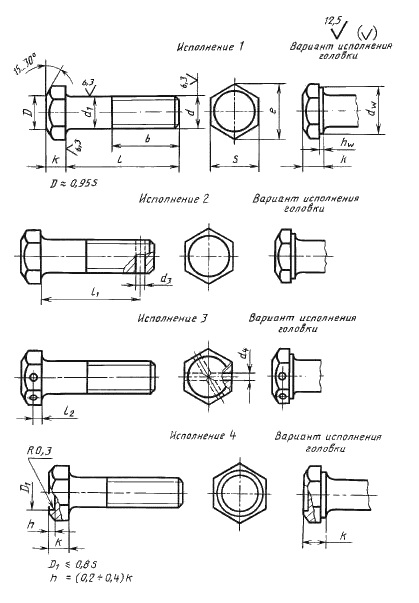

Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414. Радиус под головкой - по ГОСТ 24670. Не установленные настоящим стандартом допуски размеров, откло­нений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

Варианты исполнения головки устанавливает изготовитель. 5а. Допускается изготавливать болты с диаметром гладкой части стерж­ня d1 приблизительно равным среднему диаметру резьбы. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.

Технические требования - по ГОСТ 1759.0.

Масса болтов указана в таблице:

Длина болта l, мм Теоретическая масса 1000 шт. болтов, кг при номинальном диаметре резьбы d, мм
6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
8 4,306 8,668 - - - - - - - - - - - - -
10 4,712 9,394 16,68 - - - - - - - - - - - -
12 5,118 10,120 17,82 - - - - - - - - - - - -
14 5,524 10,850 18,96 27,89 - - - - - - - - - - -
16 5,930 11,570 20,10 29,48 43,98 - - - - - - - - - -
18 6,336 12,300 21,23 31,12 46,21 65,54 - - - - - - - - -
20 6,742 13,020 22,37 32,76 48,45 68,49 95,81 - - - - - - - -
22 7,204 13,520 23,51 34,40 50,69 71,44 99,52 - - - - - - - -
25 7,871 14,840 25,22 36,86 54,05 75,87 105,10 133,3 - - - - - - -
28 8,537 16,330 26,92 39,32 57,40 80,29 110,60 140,2 - - - - - - -
30 8,981 17,120 28,52 40,96 59,64 83,24 114,30 144,8 193,0 - - - - - -
32 9,426 17,910 29,43 42,59 61,87 86,19 118,00 149,4 198,6 237,0 - - - - -
35 10,090 19,090 31,28 45,34 65,24 90,62 123,60 156,3 207,0 246,9 340,6 - - - -
38 10,760 20,280 33,18 48,00 68,59 95,04 129,20 163,2 215,4 256,9 353,3 - - - -
40 11,200 21,070 34,36 49,78 71,25 97,99 132,90 167,8 221,0 263,5 361,8 474,8 - - -
45 12,310 23,040 37,45 54,22 77,30 105,70 142,10 179,4 235,0 280,1 373,0 500,9 - - -
50 13,420 25,020 40,53 58,67 83,35 113,60 152,40 190,9 249,0 296,7 404,1 526,9 834,5 - -
55 14,530 26,990 43,62 63,11 89,39 121,50 162,40 203,7 263,1 313,3 425,3 553,0 872,1 1304 -
60 15,640 28,970 46,70 67,55 95,44 129,40 172,40 216,0 278,9 329,9 446,5 579,0 909,8 1356 -
65 16,760 30,940 49,79 71,99 101,50 137,30 182,40 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
70 17,870 32,910 52,87 76,44 107,50 145,20 192,40 240,7 308,8 366,5 491,1 631,1 985,0 1458 2076
75 18,980 34,890 55,96 80,88 113,60 153,10 202,40 253,0 323,7 384,3 513,6 659,7 1023,0 1509 2143
80 20,090 36,860 59,04 85,33 119,60 161,00 212,40 265,0 338,6 402,1 536,1 687,5 1061,0 1561 2211
85 21,200 38,840 62,13 89,77 125,70 168,90 222,40 277,7 353,6 419,8 558,6 715,2 1098,0 1612 2278
90 22,310 40,810 65,21 94,20 131,70 176,80 232,40 290,1 368,5 437,6 581,0 743,0 1141,0 1663 2345
95 - 42,790 68,30 98,64 137,80 184,70 242,40 302,4 383,4 455,4 603,5 770,8 1181,0 1715 2412
100 - 44,760 71,38 103,10 143,80 192,60 252,40 314,7 398,3 473,2 626,0 798,5 1221,0 1766 2479
105 - - 74,47 107,50 149,90 200,50 262,40 327,1 413,3 490,9 648,5 826,3 1261,0 1826 2546
110 - - 77,55 112,00 155,90 208,40 272,30 339,4 428,2 508,7 671,0 854,1 1301,0 1880 2614
115 - - 80,63 116,40 162,00 216,30 282,30 351,8 443,1 526,5 693,5 881,8 1341,0 1934 2690
120 - - 83,72 120,90 168,00 224,20 292,30 364,1 458,1 544,2 716,0 909,6 1381,0 1989 2760
125 - - 86,80 125,30 174,00 232,10 302,30 376,4 473,0 562,0 738,5 937,4 1421,0 2043 2831
130 - - 89,89 129,70 180,10 240,00 312,30 388,8 487,9 579,8 761,0 965,2 1461,0 2098 2903
140 - - 96,06 138,60 192,20 255,80 332,30 413,5 517,8 615,3 806,0 1021,0 1541,0 2207 3045
150 - - 102,18 147,50 204,30 271,60 352,30 438,1 547,6 650,8 850,1 1076,0 1621,0 2315 3187
160 - - 108,38 156,40 216,40 287,40 372,30 462,8 577,5 686,4 895,9 1132,0 1701,0 2424 3329
170 - - 114,58 165,30 228,50 303,20 392,30 487,5 607,4 721,9 940,9 1188,0 1780,0 2533 3471
180 - - 120,68 174,20 240,60 319,00 412,30 512,2 637,2 757,5 985,9 1243,0 1860,0 2642 3614
190 - - 126,88 183,10 252,70 333,80 432,30 536,9 667,1 793,0 1031,0 1299,0 1940,0 2751 3756
200 - - 133,08 191,90 264,70 350,60 452,20 561,5 697,0 828,6 1076,0 1354,0 2020,0 2860 3898
220 - - - 209,70 228,90 382,20 492,20 610,9 756,7 899,6 1166,0 1465,0 2180,0 3077 4182
240 - - - 227,50 313,10 413,80 532,20 660,3 816,4 970,8 1256,0 1576,0 2340,0 3295 4466
260 - - - 245,20 337,60 445,40 572,20 709,6 876,1 1042,0 1346,0 1687,0 2500,0 3513 4751
280 - - - - 361,50 476,90 612,20 759,0 935,9 1113,0 1436,0 1798,0 2660,0 3730 5035
300 - - - - 385,70 508,50 652,20 808,3 995,6 1184,0 1526,0 1910,0 2820,0 3948 5319
